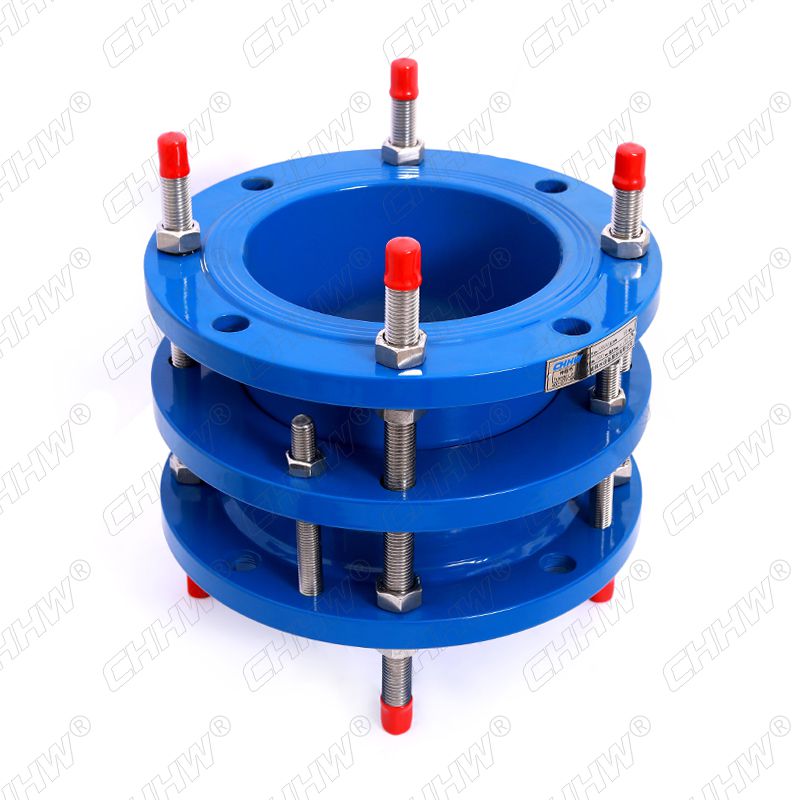

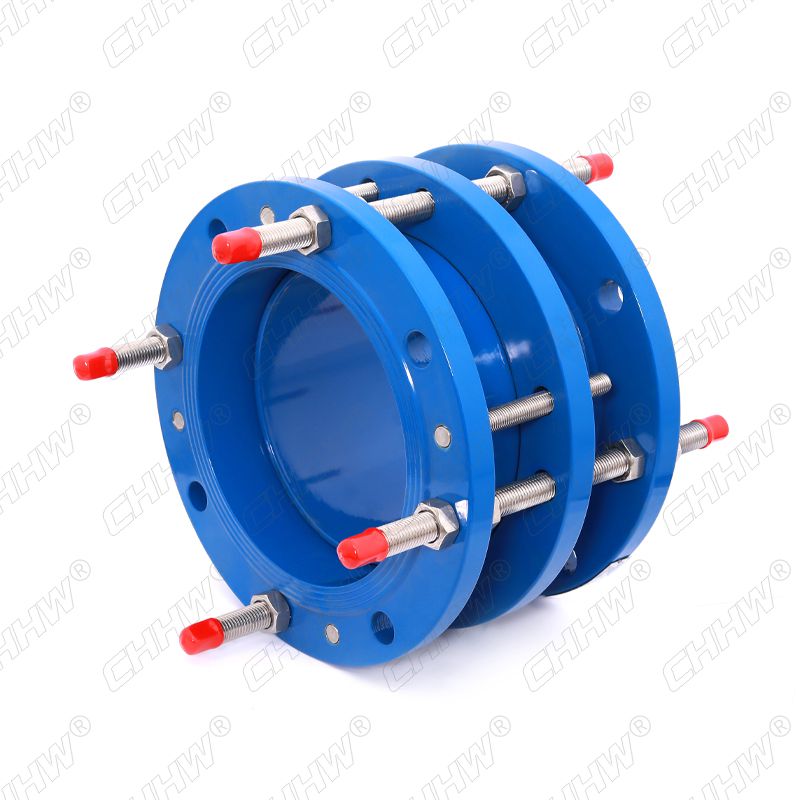

VSSJAF(C2F)型雙法蘭松套傳力接頭由本體、密封圈、壓蓋、伸縮短管等主要部件組成VSSGAF(C2F)型雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中。安裝時調節產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

　　VSSJAF(C2F)型雙法蘭傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整在工作時，可以把軸向推力傳遞至整個管道。

施工細節

CHHW®伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠

除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12456-2007，早有GB/T12456-1997.


主要由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞。主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。

產品檢驗

伸縮接頭應進行水壓實驗：

1).DN65-150，以Pm=2.4mpa進行密封性實驗；

2).DN200－400，以Pm=1.5Mpa進行密封性實驗；


分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

　　VSSJAF(C2F)型雙法蘭松套傳力接頭安裝說明

　　雙法蘭松套傳力接頭適用兩邊都是法蘭的連接方式，安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道
